水泥袋自動裝車機
一、概述
水泥袋自動裝車機由平形膠帶機、卸袋機構、端部溜槽、中間溜槽等組成。平形膠帶機的支架采用鋼板折彎結構，既美觀又牢固；驅動裝置采用擺線針輪減速機，節省占地面積，張緊方式為中間垂直螺旋張緊。卸袋機構由旋臂立式膠帶機、電動推桿和支架三部分組成；當不需要水泥袋從中間位置卸下時，立式膠帶機處于包裝膠帶的側邊。當需要水泥袋從中間位置卸下時，由電動推桿推動立式膠帶機使其擺動與包裝膠帶機縱向成交叉位置，并開動立式膠帶即可。立式膠帶機的兩個擺動極限位置設有限位開關，其在工作和非工作狀態下的定位由限位開關來實現。特殊設計的溜槽能使水泥袋恰好落到連續膠帶的中心位置。
水泥袋自動裝車機產品主要有：變幅裝車機及B650行走裝車機兩種。電動轉彎溜子，中間卸袋機構和裝車配合使用，可自動化控制。

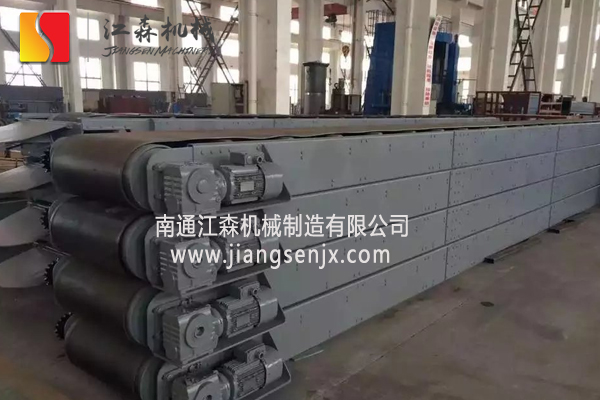

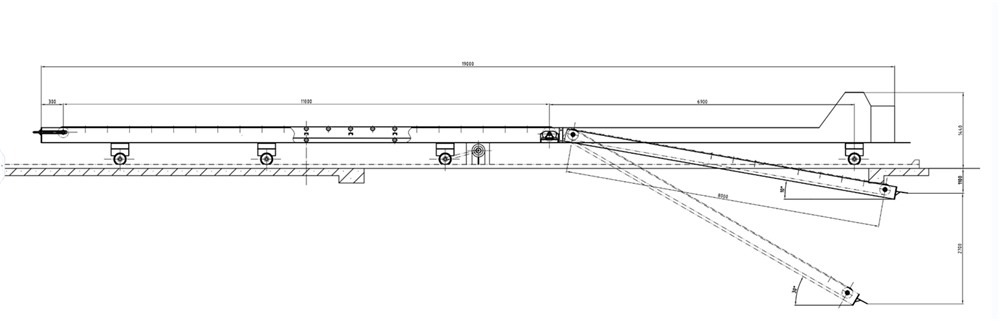

二、示意圖
.png)
三、技術性能
裝車能力：100-130t/h 整機水平行走速度:0.23m/s
行程：10m 行走機構功率：2.2kw
膠帶機帶寬：650mm 整機功率：7.4kw
膠帶機帶速：1.25m/S 動力電源電壓：交流380v50HZ
膠帶機功率：2.2KW 控制電壓：交流220V
卷揚機構功率：3.0KW 裝車位置最大變幅高度：約2.7m
變幅段膠帶機擺動范圍：-30--10度
四、技術參數表
|
汽車袋裝車機 |
用途 |
袋裝水泥汽車裝車機機械化 |
生產率（T/h）或（bag/h） |
100-130或2000-2600 |
|||||||
|
外廓尺寸 |
（19495-20546）×1280×（2500～5200） |
行程 |
10 |
總重 |
3672 |
||||||
|
部位 參數單位 項目 |
性能 |
電動機 |
傳動機構 |
||||||||
|
帶寬 |
名義長度 |
托輥直徑 |
層數 |
帶速 |
型號 |
功率 |
轉速 |
形式 |
參數 |
速比 |
|
|
(mm) |
(mm) |
(mm) |
|
（m/sec） |
|
（kw） |
（r/min） |
|
|
|
|
|
水平段膠帶機 |
B650 |
11000 |
Φ89 |
4 |
1.25 |
P06-18.29 |
3
|
1400 |
鏈傳動 |
dr=19.05 Zl=17 P=31.75 |
i=1.1 |
|
變幅段膠帶機 |
B650 |
8000 |
Φ89 |
4 |
1.25 |
鏈傳動 |
dr=19.05 Zl=17 P=31.75 |
||||
|
卷揚段 |
最大提升速度：2.7 卷揚速度（m/min）：8 鋼繩直徑：11 |
|
3 |
|
CD12-6D 固定式電葫蘆 |
|
|||||
|
行走機構 |
行走速度（m/min）：12.6 行程：10 最大輪壓：10 |
BWY18-59 |
2.2 |
|
鏈傳動 |
dr=19.05 Zl=17 D3=31.75 |
i=1.4 |
||||
